Mobiliario de laboratorio según el proceso.
Te ayudamos a definir mesas, gabinetes, campanas y superficies según el trabajo de tu laboratorio. Norlab fabrica el mueble y TPLAB lo coordina en Panamá. Las medidas y el plazo quedan en la cotización.
Mobiliario Norlab
Cada decisión responde a tu laboratorio.
La estructura, el almacenamiento, la superficie y los servicios se arman según el proceso y el espacio.
En el móvil, el recorrido es más limitado. Para explorarlo con más comodidad, usa una computadora o tableta.
¿Qué se hará en cada estación de trabajo?
Equipos, sustancias, servicios, flujos y limpieza determinan cómo debe configurarse cada estación Norlab.
Proceso
Inventario químico
Sustancias, concentraciones, incompatibilidades y tiempos de contacto.
Equipos y carga
Dimensiones, peso, vibración, calor y acceso para mantenimiento.
Espacio
Flujo y circulación
Recorridos, zonas limpias, evacuación y puntos de uso.
Servicios técnicos
Agua, drenaje, gases, vacío, energía, datos y extracción.
Operación
Limpieza y humedad
Rutina de desinfección, derrames y exposición ambiental.
Documentación
Normas, ensayos, fichas, garantía y validación requeridas.
Material según exposición
Elige la superficie según los químicos y el uso.
Sustancias, temperatura, impacto y limpieza definen la superficie correcta para cada estación de trabajo.
Toca una opción para ver sus detalles.

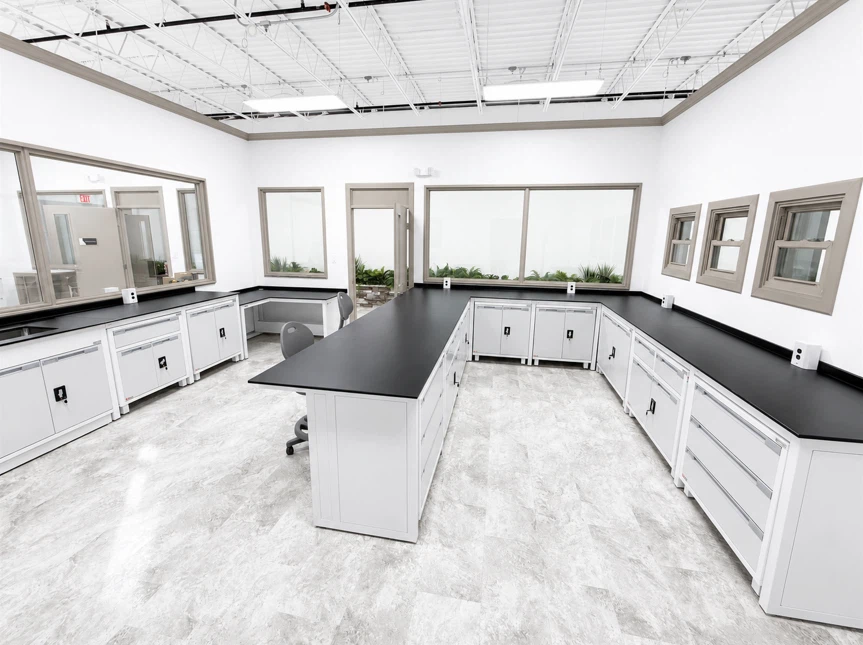

Mostrando detalles: Resina epóxica Durcon
Resina epóxica Durcon
Resina moldeada para superficies de laboratorio.
Epóxica- Construcción
- Resina epóxica moldeada y no porosa; pocetas, bordes y juntas según configuración.
- Exposición química
- Compatibilidad según sustancia, concentración, temperatura y tiempo de contacto en la documentación Durcon.
- Carga térmica
- Carga térmica admisible según producto y condiciones de uso; no se presupone tolerancia a calor directo.
- Impacto
- Buen desempeño diario. Se deben evitar impactos puntuales fuertes sobre cantos y perforaciones.
- Higiene
- Material no poroso; juntas y limpieza del conjunto instalado según configuración y procedimiento.
- Aplicación
- Procesos químicos y de laboratorio cuya exposición sea compatible con la ficha del producto.
Conviene cuando
La documentación del producto respalda la exposición química y térmica prevista.
Punto de atención
La resistencia depende de la sustancia, concentración, temperatura y tiempo de contacto.
Compara resistencia, limpieza y mantenimiento.
Esta comparación orienta tu decisión. La propuesta final confirma compatibilidad con la ficha técnica del producto seleccionado.
Concentración, temperatura y tiempo de contacto pueden cambiar la recomendación.
Producto especificado
- Resina epóxica Durcon
- Resina epóxica Durcon
- Max Resistance² de Fundermax · HPL compacto
- Max Resistance² · superficie RE
- Cerámica técnica para laboratorio
- Fabricante y acabado por definir
- Superficie sólida Cortex · variante por definir
- Cortex A o PRO por definir
Compatibilidad química
- Resina epóxica Durcon
- Tabla Durcon por sustancia y exposición
- Max Resistance² de Fundermax · HPL compacto
- Ensayos Max Resistance² por sustancia y decorativo
- Cerámica técnica para laboratorio
- Ficha exacta; revisar también ácidos específicos
- Superficie sólida Cortex · variante por definir
- Ficha de la variante; revisar solventes
Carga térmica
- Resina epóxica Durcon
- Producto y exposición según ficha
- Max Resistance² de Fundermax · HPL compacto
- Ficha y condiciones de uso; sin calor ilimitado
- Cerámica técnica para laboratorio
- Temperatura, choque térmico y soporte por validar
- Superficie sólida Cortex · variante por definir
- Evitar objetos calientes; límite según variante
Impacto y mantenimiento
- Resina epóxica Durcon
- Proteger cantos y perforaciones
- Max Resistance² de Fundermax · HPL compacto
- Espesor y acabado Uni/Punto según ensayo
- Cerámica técnica para laboratorio
- Proteger cantos; revisar soporte
- Superficie sólida Cortex · variante por definir
- Reparación según variante y profundidad del daño
Antes de seleccionar
- Resina epóxica Durcon
- Comprobar sustancia, concentración y tiempo
- Max Resistance² de Fundermax · HPL compacto
- Confirmar decorativo, espesor y acabado
- Cerámica técnica para laboratorio
- Obtener ficha del producto seleccionado
- Superficie sólida Cortex · variante por definir
- Confirmar composición y referencia exacta
Módulos para distintas condiciones de trabajo.
Humedad, carga, limpieza y exposición diaria definen la construcción. El almacenamiento peligroso se resuelve con gabinetes de seguridad específicos.

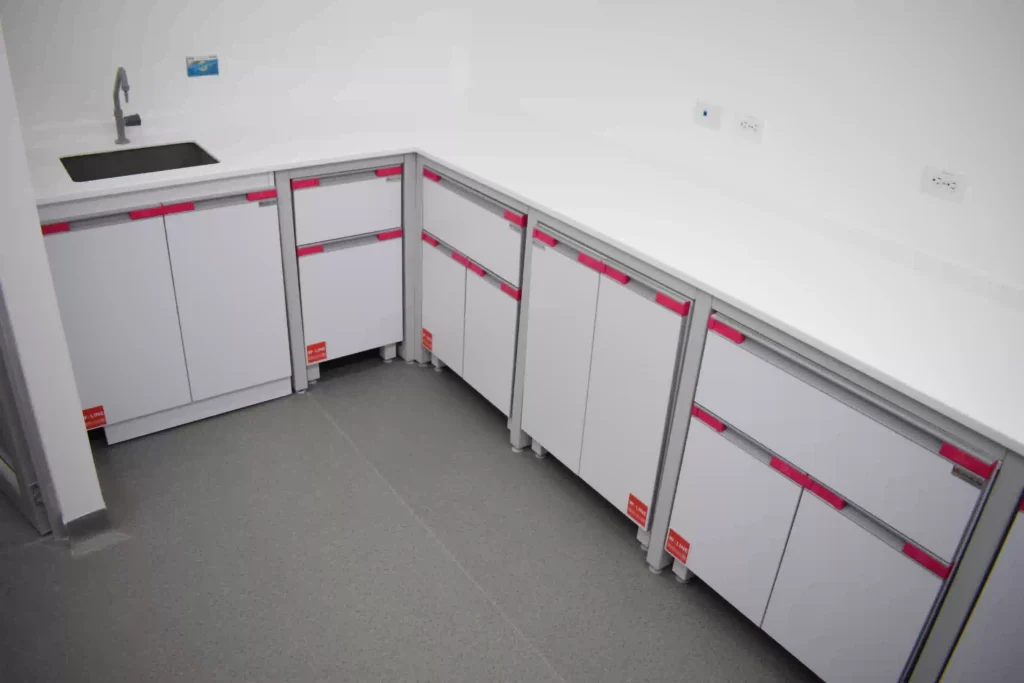

W-LINE
Línea en tablero HPL
Tablero RH de 19 mm revestido con HPL según EN 438 y cantos rígidos en PP.
- Conviene para
- Laboratorios educativos, áreas secas, almacenamiento general y exposición química moderada.
- Fortaleza
- Organización modular, acabado cálido y protección reforzada frente a humedad cotidiana.
- Límite importante
- No sustituye un gabinete de seguridad para reactivos peligrosos ni una línea para exposición química severa.
- Módulos
- Bajo mesón, mural, cajonera y móvil

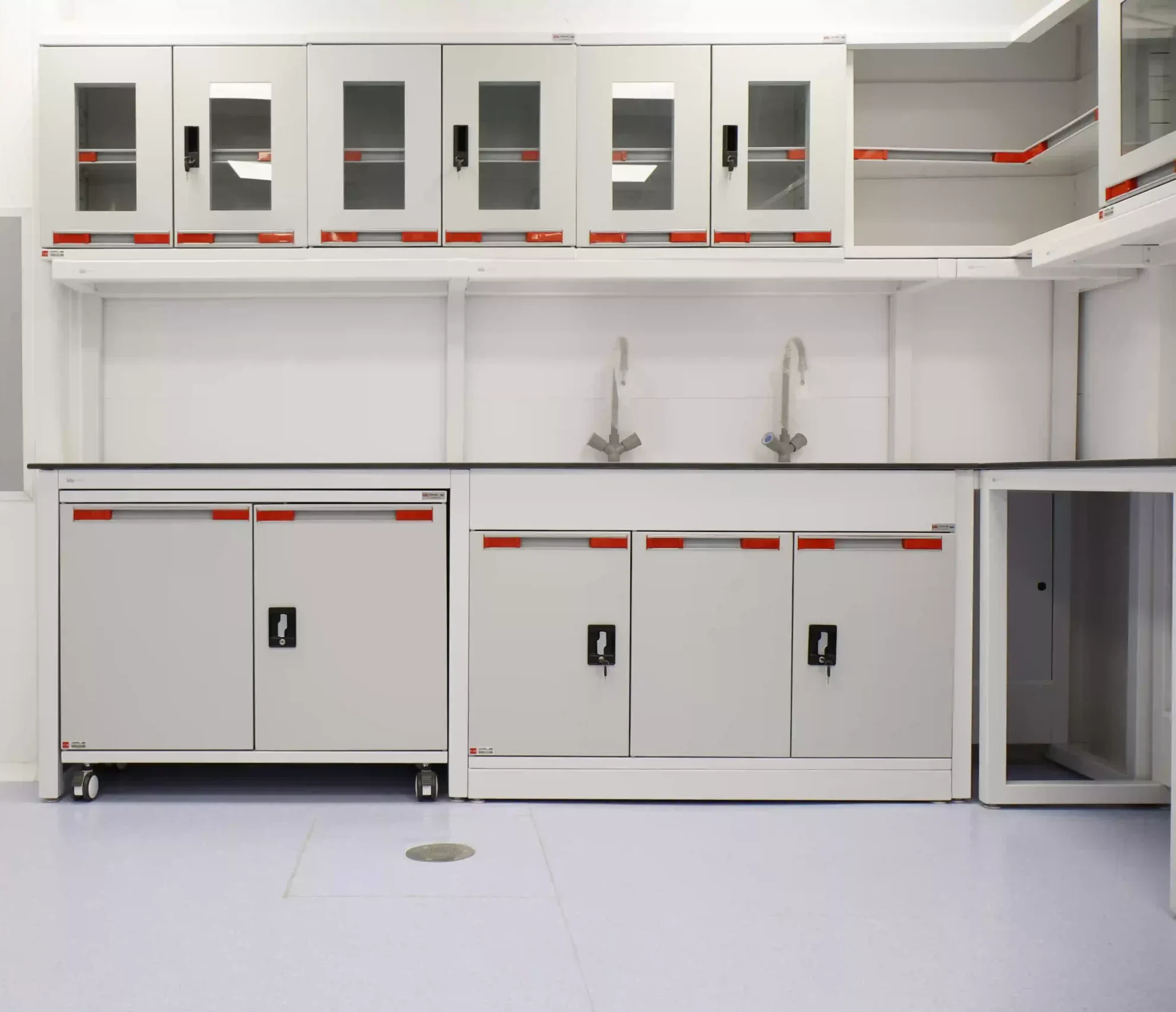

M-LINE
Línea metálica
Gabinetes metálicos Norlab; tipo de acero y recubrimiento según modelo. Las versiones pintadas emplean recubrimiento en polvo.
- Conviene para
- Operación intensiva, carga mecánica y áreas que requieren limpieza frecuente y alta durabilidad.
- Fortaleza
- Configuraciones de puertas y cajones según modelo; reemplazo de componentes sujeto a la referencia.
- Límite importante
- El recubrimiento mejora la resistencia, pero no vuelve al acero inmune a rayaduras, químicos o corrosión.
- Módulos
- Bajo mesón, mural, suspendido y móvil

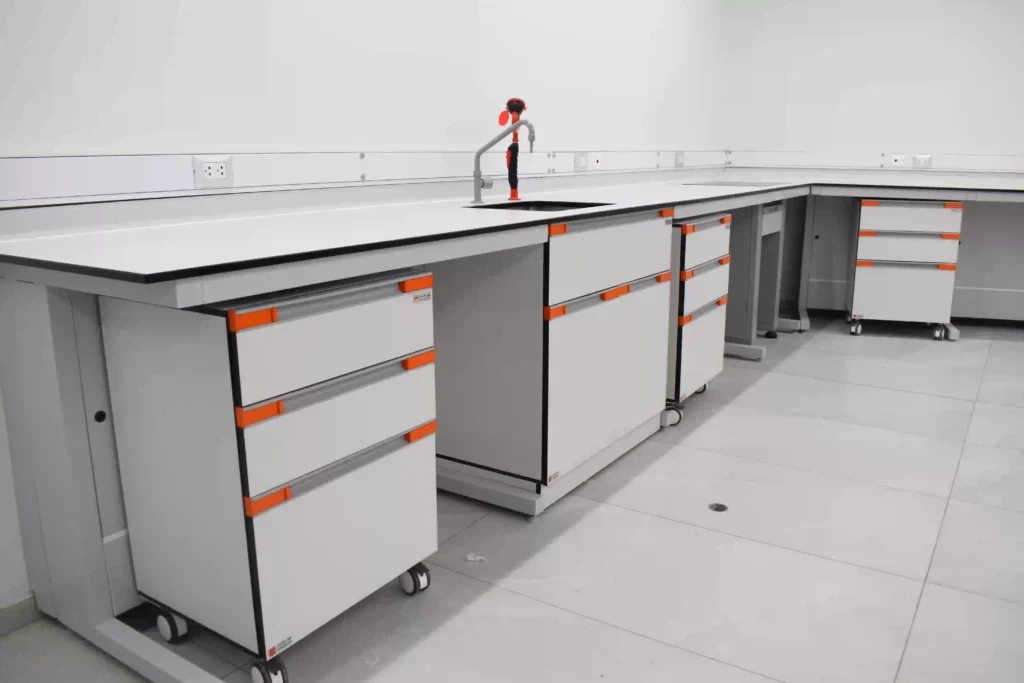

PH-LINE
Línea en compacto HPL
Panel compacto HPL con superficie química sellada y herrajes protegidos para uso de laboratorio.
- Conviene para
- Zonas húmedas, microbiología, limpieza intensiva y ambientes químicamente activos.
- Fortaleza
- Alta estabilidad frente a humedad, desinfección frecuente y desgaste diario.
- Límite importante
- La resistencia del material no convierte el módulo en un gabinete de seguridad para almacenar peligrosos.
- Módulos
- Bajo mesón, mural, cajonera y móvil
Todo lo que necesita una estación, coordinado desde el plano.
Mesones, extracción, seguridad, almacenamiento y servicios se especifican como un solo sistema para evitar incompatibilidades en obra.
Bancos, gabinetes y campanas para el mismo laboratorio.
Campanas de extracción
Contienen gases y vapores mediante un flujo de aire definido. El material, caudal, filtración y descarga dependen del proceso.
Definir sustancias, generación de vapores, ducto o filtro y prueba instalada.

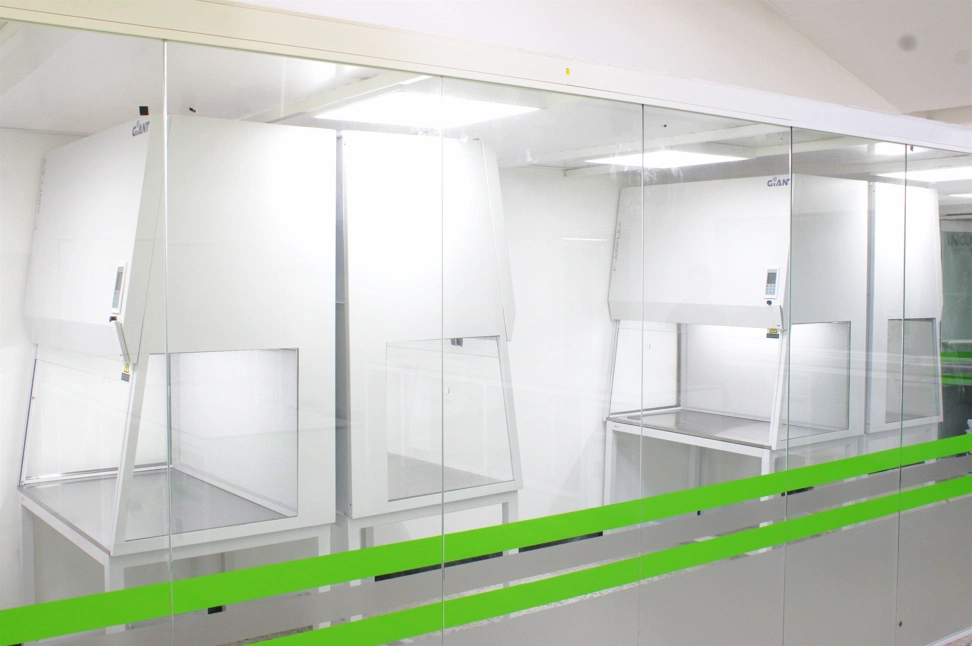

Cabinas de flujo laminar
Proporcionan aire filtrado sobre el área de trabajo para proteger la muestra de contaminación.
No sustituyen una campana para proteger al usuario frente a vapores químicos.

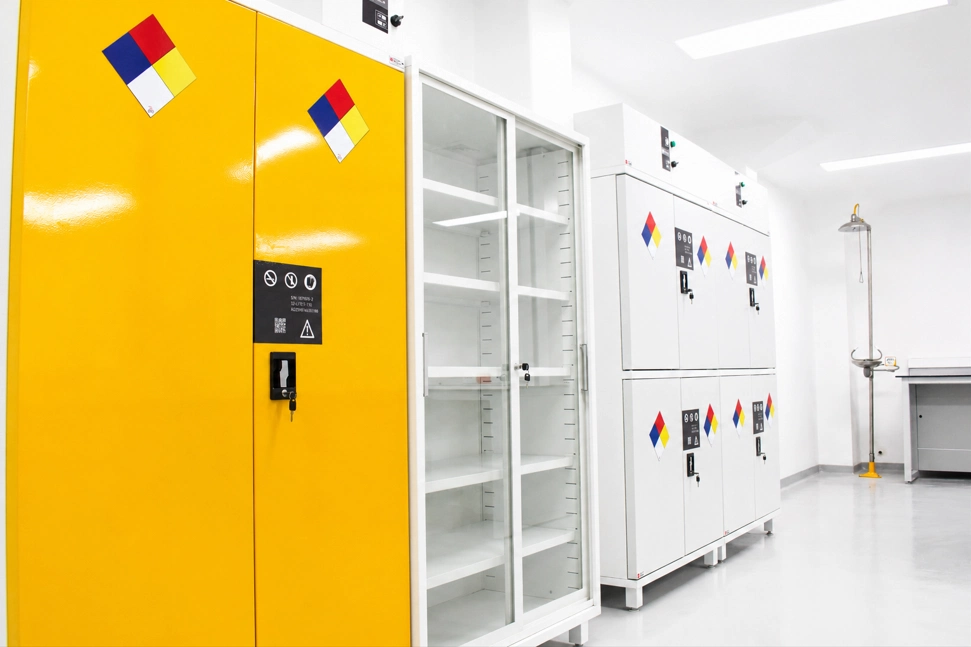

Gabinetes de seguridad
Almacenan sustancias según su clase de riesgo, compatibilidad, retención y necesidad de ventilación.
Separar inflamables, ácidos, bases, oxidantes, pesticidas y tóxicos.

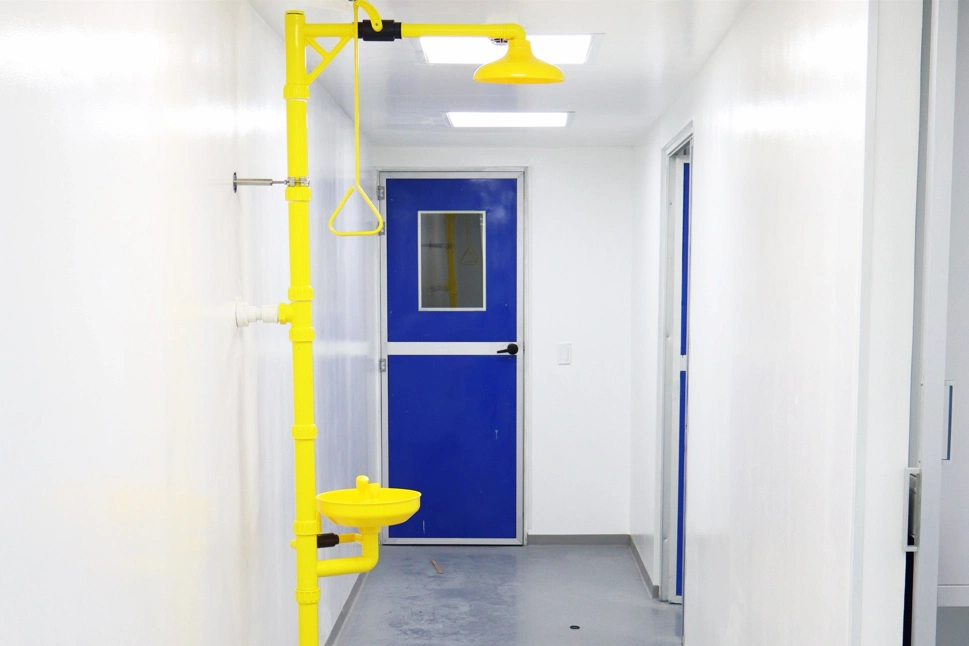

Duchas de emergencia y lavaojos
Apoyan la respuesta inmediata ante salpicaduras o exposición química cuando el análisis de riesgo las requiere.
Validar caudal, ubicación, acceso y norma aplicable al sitio.

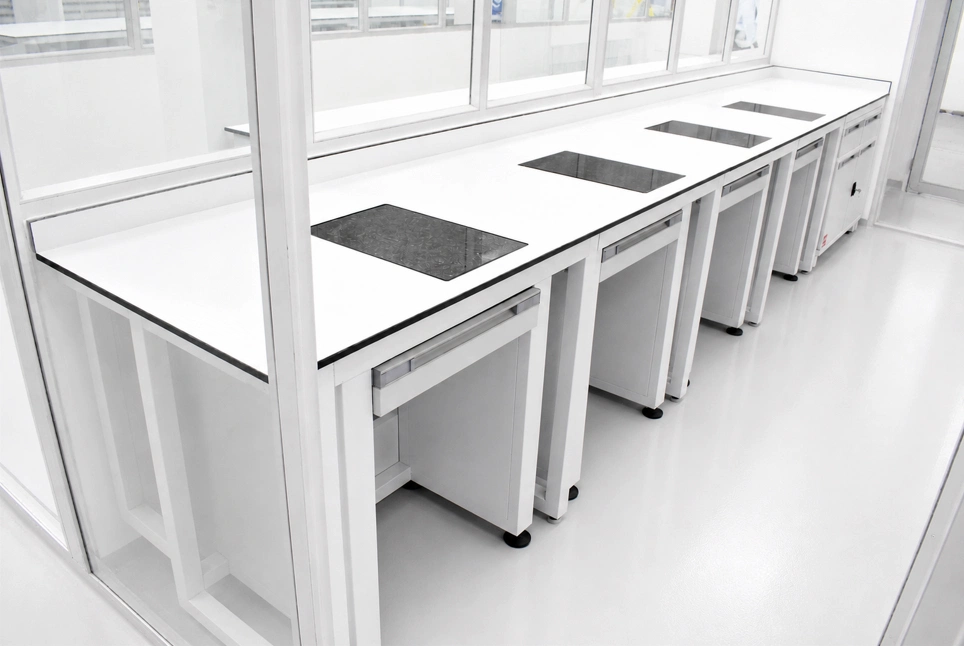

Mesas de balanza y antivibración
Estación de pesaje con apoyo desacoplado; material, espesor y amortiguadores se definen según equipo y proyecto.
Definir precisión, peso del equipo, vibración ambiental y nivelación.

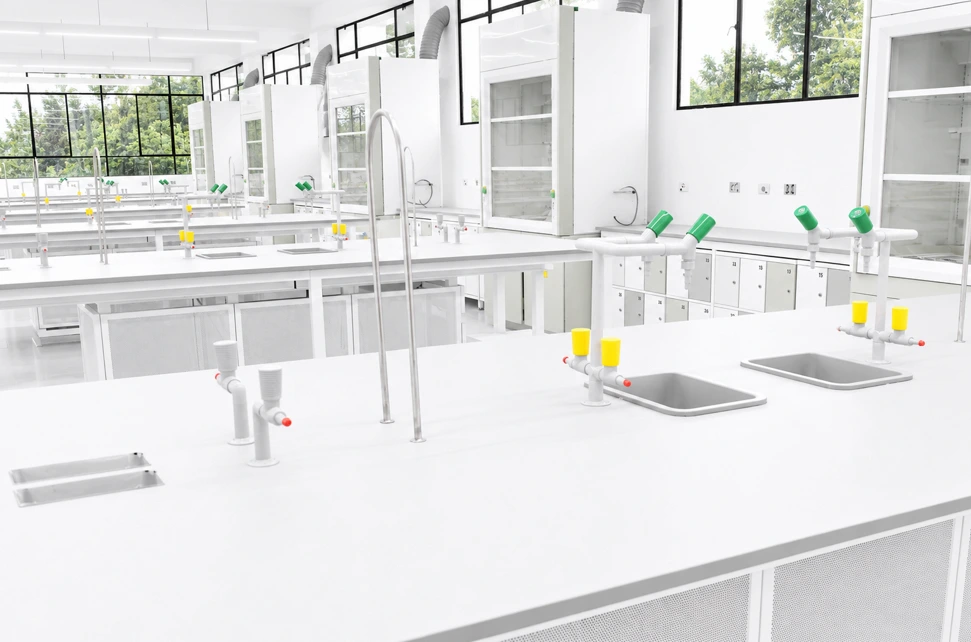

Grifería de laboratorio
Puntos para agua, gases, vacío y otros servicios, especificados por compatibilidad y presión de trabajo.
Coordinar servicio, material, válvula, identificación y acometida.

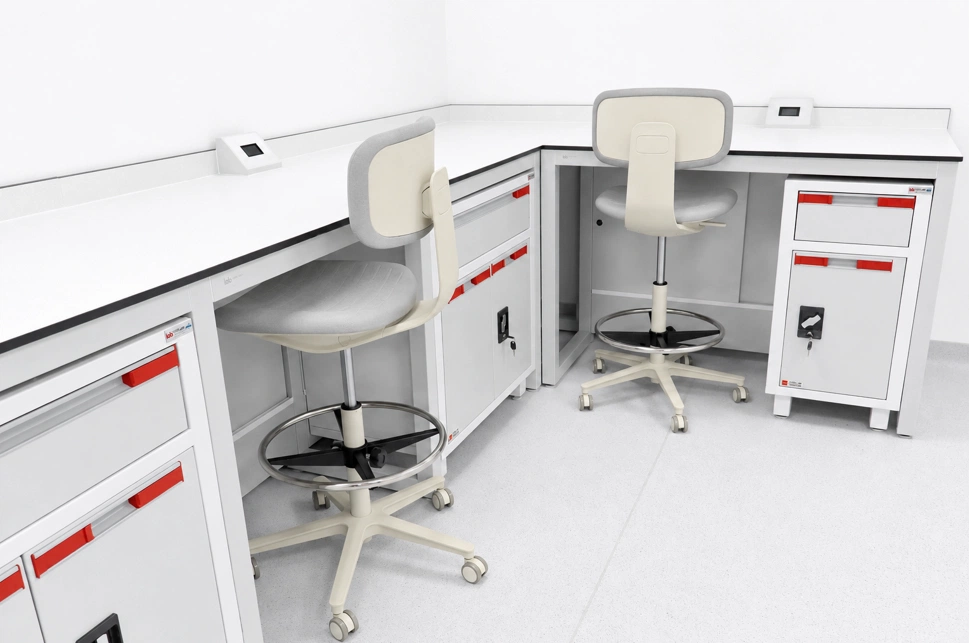

Sillas y taburetes técnicos
Sillas y taburetes fijos o ajustables según modelo; materiales, postura y limpieza se seleccionan por aplicación.
Definir altura de trabajo, apoyo, movilidad y rutina de limpieza.

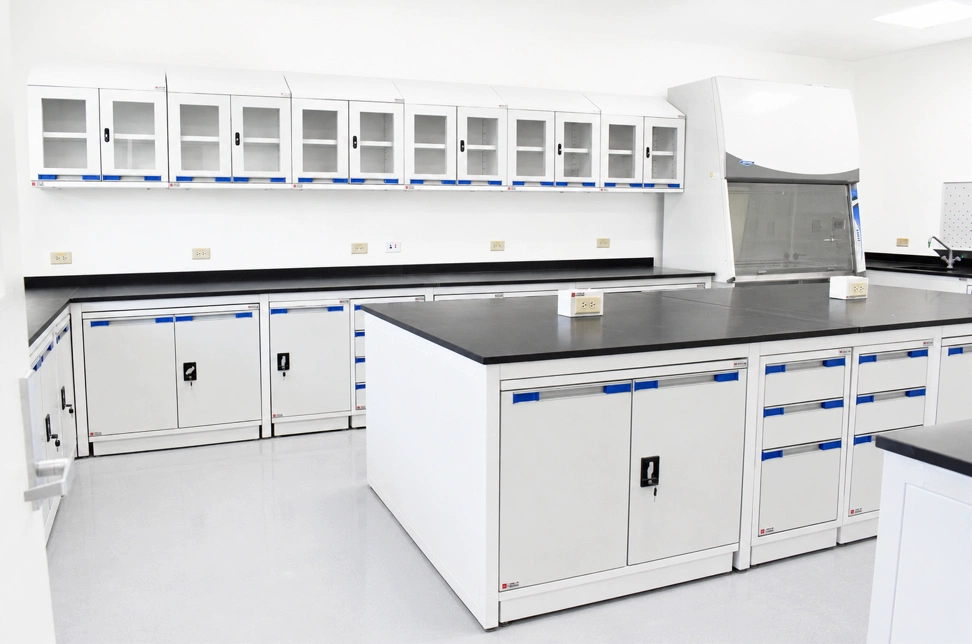

Gabinetes y almacenamiento
Módulos murales, inferiores, suspendidos y móviles para ubicar cada insumo cerca de su punto de uso.
Definir contenido, carga, humedad, frecuencia de acceso y riesgo.
El gabinete de seguridad se especifica aparte, según el reactivo.
El inventario químico define segregación, retención, materiales y ventilación. El filtro se selecciona según los vapores que debe controlar.
GENERAL
Insumos, vidriería y muestras
Módulos para organizar materiales, equipos, columnas HPLC y muestras que no requieren un gabinete de seguridad especializado.
La configuración se define por volumen, acceso, trazabilidad y carga.
POR CLASE DE RIESGO
Inflamables, corrosivos y tóxicos
Los incompatibles se segregan. Ácidos y bases no se almacenan juntos, y cada clase requiere construcción, retención y ventilación adecuadas.
La selección parte del inventario químico y de la documentación aplicable al proyecto.
EXTRACCIÓN FILTRADA
Gabinete con extracción y filtración
Configuraciones con extracción, filtración y retención según modelo; filtro y materiales se seleccionan por sustancias y carga.
Opera el gabinete y su extracción según el manual del modelo instalado y el procedimiento validado para las sustancias almacenadas. Confirma filtro, caudal, mantenimiento y condiciones de apertura con el fabricante.
Consultar el manual del modelo
Confirmar filtro y caudal
Seguir el procedimiento de apertura
Referencia de laboratorio, 2019
The Panama Clinic
Laboratorio de análisis clínico · Corredor Sur, Panamá
Mobiliario Norlab para el laboratorio de análisis clínico de 460 m² en el Corredor Sur. Gabinetes M-Line, cubiertas fenólicas Fundermax y lavaojos junto a las pocetas.
Referencia de mobiliario Norlab M-Line y cubiertas Fundermax en un laboratorio clínico de 460 m².
Un solo contacto, de la medición a la entrega.
Medición, planos, importación y montaje pasan por el mismo contacto.
Etapa de proyecto
Levantamiento y criterios
Medimos el espacio y revisamos procesos, riesgos, equipos y servicios para establecer una base técnica clara.
Medidas, alcance y matriz de requerimientos
Etapa de proyecto
Diseño y especificación
Norlab prepara la distribución, las superficies y los módulos. Tú apruebas los planos antes de que la fábrica produzca.
Planos de Norlab y propuesta de TPLAB
Etapa de proyecto
Montaje y entrega
TPLAB coordina la instalación del mobiliario con Norlab. El alcance, la revisión de entrega y las condiciones de garantía se detallan en la propuesta.
Instalación coordinada con Norlab; documentación, garantía aplicable y canal de atención según propuesta
Preguntas del proyecto.
Preguntas frecuentes antes de iniciar un proyecto. Material, plazo, garantía y qué enviar para cotizar.
¿Cómo se selecciona la superficie del mesón?
Se revisan las sustancias, sus concentraciones y tiempos de contacto, además del calor, el impacto, la limpieza y la posibilidad de reparación. Con esos datos se define el material adecuado para cada zona de trabajo.
¿Cuál es la diferencia entre W-Line, M-Line y PH-Line?
W-Line usa tablero resistente a la humedad (RH) revestido en HPL para áreas generales; M-Line emplea acero para operación intensiva; PH-Line usa compacto HPL para humedad y desinfección frecuente. La línea final se define por el ambiente y el proceso.
¿Un gabinete normal puede almacenar reactivos peligrosos?
No de forma automática. La resistencia del material no equivale a una clasificación de seguridad. Inflamables, corrosivos, oxidantes y tóxicos requieren segregación y gabinetes configurados para su clase de riesgo.
¿Qué certificaciones se entregan con el mobiliario?
La documentación depende de la línea, el modelo y la superficie. La propuesta identifica la norma, su versión, el producto ensayado y el documento disponible para cada componente.
¿Cuánto tarda un proyecto completo?
El plazo depende del alcance, de la fabricación en Norlab, de la importación y de qué tan listo esté el sitio. TPLAB confirma las fechas en la propuesta. No hay un plazo único para todos los proyectos.
¿El diseño y la visualización 3D forman parte del proyecto?
El alcance de distribución, planos y visualización se define en la propuesta. TPLAB coordina la revisión con Norlab antes de fabricar según el proyecto acordado.
¿Quién instala y da soporte en Panamá?
TPLAB coordina la instalación del mobiliario con Norlab. La propuesta documenta la garantía aplicable a cada componente, sus condiciones y exclusiones, y el canal de atención posterior.
¿Qué garantía tiene el mobiliario?
La cobertura se confirma en las condiciones escritas vigentes para el mobiliario Norlab y cada accesorio. Se detallan componentes, inicio, uso normal, exclusiones y canal de atención; no se extiende automáticamente a todo el laboratorio.
Cuéntanos las medidas y el trabajo del laboratorio.
Envíanos los planos, las medidas o la lista de equipos que ya tengas. Te ayudamos a completar lo que falte para cotizar el mobiliario Norlab.
